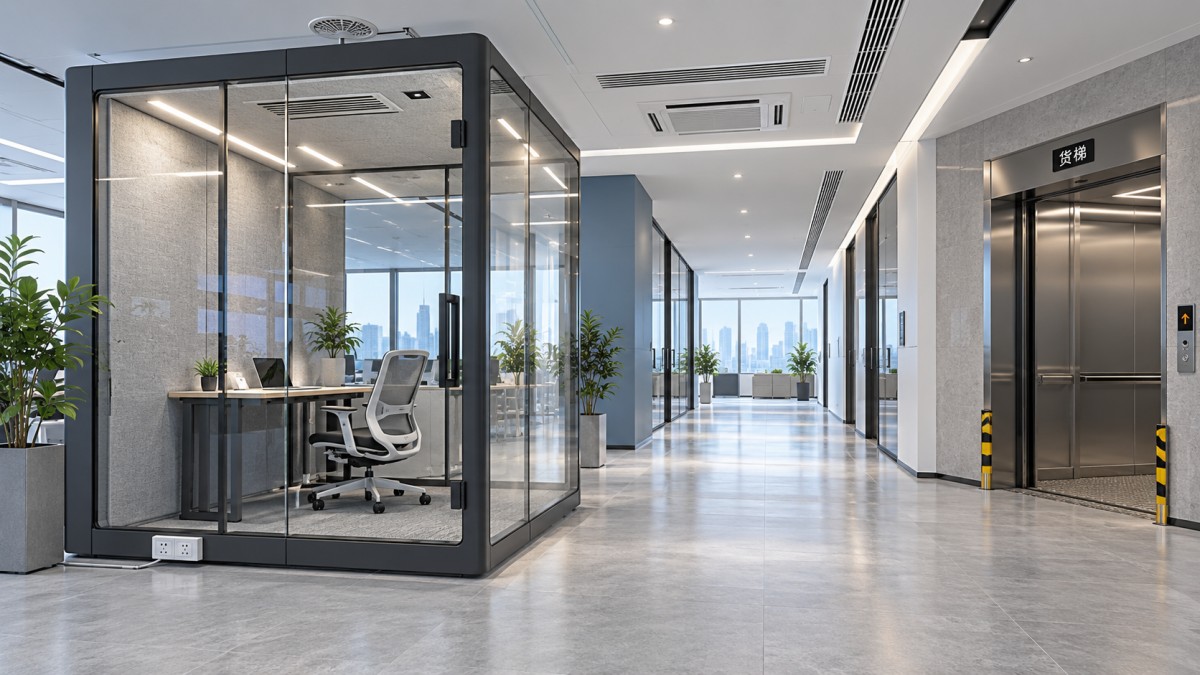

Checkliste für die Installation einer Bürokabine: Zugang vor Ort, Stromversorgung, Belüftung und Freiraum

Die Installation einer Bürokabine kann scheitern, bevor die erste Platte montiert wird. Die übliche Ursache ist nicht die Kabine selbst, sondern ein nicht überprüfter Transportweg durch das Gebäude, ein ungeeigneter Stromanschluss, unzureichende Luftzirkulation oder eine Freiraumannahme, die allein auf Außenmaßen beruht. Für Projektleiter sollte die Installationscheckliste als Dokument zur Baukoordination und nicht als Formalität am Liefertag behandelt werden.

Akustikkabinen, Besprechungspods und modulare Kabinen werden häufig als Plug-and-Play-Lösungen beschrieben. Das trifft im Großen und Ganzen zu, sobald sie sich an ihrem vorgesehenen Standort auf einem geeigneten Boden befinden und die erforderlichen Anschlüsse verfügbar sind. Es entfällt jedoch nicht die Notwendigkeit, vor der Lieferung Vermieter, Facility-Management-Team, Elektroinstallateur, Brandschutzprüfer, Aufzugsbediener und Möbelmonteur zu koordinieren. Eine kurze Vorabprüfung vor der Installation kann einen verzögerten Innenausbau, beschädigte Oberflächen und eine Kabine an einem Standort, an dem sie nicht wie vorgesehen funktionieren kann, verhindern.

Beginnen Sie mit dem tatsächlichen Lieferweg, nicht mit dem Grundriss

Ein Grundriss kann ausreichend Platz für eine Bürokabine zeigen, während der Weg durch das Gebäude die Anlieferung unpraktikabel macht. Das Projektteam sollte den vollständigen Weg vom Entladepunkt des Fahrzeugs bis zum endgültigen Standort nachverfolgen: Laderampe, Außentüren, Sicherheitskontrollen, Flure, Aufzugsvorräume, Personen- oder Lastenaufzüge, Innentüren und Abbiegevorgänge zum Arbeitsbereich.

Messen Sie die nutzbaren Öffnungen, anstatt sich auf Nennmaße von Türen oder Aufzügen zu verlassen. Türschließer, Rahmen, Zutrittskontrollbeschläge, Aufzugshandläufe, Schutzverkleidungen und temporäre Baumaterialien können die lichte Breite oder Höhe verringern. Enge Kurven sind ebenso wichtig. Ein Bauteil kann durch eine Türöffnung passen, sich aber dennoch nicht in den nächsten Flur drehen lassen.

Fordern Sie die Packliste des Lieferanten sowie die Abmessungen des größten einzelnen gelieferten Moduls an. Die Maße der montierten Kabine sind für die Flächenplanung hilfreich, aber Verpackungsmaße und Komponentengewichte bestimmen, ob der Transportweg machbar ist. Bei Nutzung von Lastenaufzügen sind sowohl die Innenmaße des Aufzugs als auch seine Nenntragfähigkeit zu prüfen. Bei dieser Beurteilung sollten auch das Gewicht des Lieferpersonals und der Transportgeräte berücksichtigt werden, nicht nur die schwerste Kiste.

• Bestätigen Sie die zulässige Lieferzeit, den Buchungsprozess, Fahrzeugbeschränkungen und den Entladeort.
• Ermitteln Sie alle Einschränkungen des Transportwegs, einschließlich niedriger Decken, enger Kurven und zugangskontrollierter Türen.
• Prüfen Sie, ob die Nutzung des Aufzugs eine Beaufsichtigung durch die Gebäudeverwaltung oder Schutzmaßnahmen erfordert.
• Vereinbaren Sie, wo Verpackungen ausgepackt und wo Abfallmaterialien entfernt werden können.
• Schützen Sie fertige Böden, Wände, Aufzugsinnenräume und verglaste Trennwände, bevor Komponenten durch das Gebäude transportiert werden.

Werden Einschränkungen des Transportwegs spät festgestellt, können Teams gezwungen sein, einen alternativen Eingang zu nutzen, fertige Trennwände zu demontieren, die Lieferung neu zu terminieren oder Materialien über eine längere Strecke manuell zu transportieren. Keine dieser Maßnahmen ist eine geringfügige Anpassung einer geplanten Installation.

Prüfen Sie den Boden als tragende und betriebliche Fläche

Kabinen konzentrieren ihre Last auf einer relativ kompakten Grundfläche. Die relevante Frage ist nicht einfach, ob ein Bürofußboden Möbel tragen kann, sondern ob die lokale Lastverteilung für die Kabine, die Nutzer, die Innenmöbel und alle darin untergebrachten Geräte zulässig ist. Dies ist besonders wichtig bei Doppelböden, Sanierungen in Obergeschossen, Holzkonstruktionen und Bereichen über Installationshohlräumen.

Fordern Sie vom Lieferanten das Gesamtgewicht der installierten Kabine, ihre Grundfläche und die Anordnung der Auflagepunkte an. Diese Angaben ermöglichen es dem Gebäudetechniker oder dem verantwortlichen Projektfachmann, die vorgesehene Position anhand der Bodenkonstruktion zu beurteilen. Verwendet die Kabine Nivellierfüße oder verstellbare Rollen, kann die Last über mehrere konzentrierte Punkte statt gleichmäßig über die gesamte Grundfläche übertragen werden. Ein optisch ebener Doppelboden kann zudem schwache Platten, fehlende Stützen oder unzureichend abgestützte Installationsöffnungen verbergen.

Auch der Bodenbelag ist betrieblich relevant. Teppichflor, unebener Estrich, Dehnungsfugen und Bodensteckdosendeckel können die Nivellierung, Türausrichtung, akustische Dichtungen und die Stabilität der Kabine beeinträchtigen. Gehen Sie nicht davon aus, dass mobile Rollen bedeuten, dass die Kabine nach der Montage frei umpositioniert werden kann. Rollen können Feinjustierungen oder eine Umsetzung auf einem vorbereiteten Boden ermöglichen, doch das Verschieben einer vollständig montierten Kabine durch ein genutztes Büro kann sowohl die Einheit als auch den Bodenbelag beschädigen.

Die Elektroplanung sollte Kapazität, Kabelführung und Wartungszugang abdecken

Eine Kabine mit Beleuchtung, Belüftung, Steckdosen, Bildschirmen, Ladepunkten oder höhenverstellbaren Möbeln benötigt einen geplanten Stromanschluss. Der häufigste Koordinationsfehler besteht darin, eine nahe gelegene Steckdose bereitzustellen, ohne zu entscheiden, wie das Kabel verlegt, geschützt, getrennt und später geprüft wird.

Beginnen Sie mit der Bestätigung von Spannung, Steckertyp, Stromkreiskapazität und erforderlichen Schutzvorrichtungen für die spezifizierte Kabinenkonfiguration. Das Installationsteam sollte keine Annahmen auf Grundlage einer Standard-Bürosteckdose treffen, wenn optionale Ausstattung hinzugefügt wurde. Werden mehrere Kabinen auf einer Etage installiert, berücksichtigen Sie deren Gesamtbedarf und ob der gewählte Stromkreis auch andere Arbeitsplatzgeräte versorgt.

Die Kabelführung muss sowohl Sicherheit als auch ein ansprechendes Erscheinungsbild gewährleisten. Ein Kabel, das einen offenen Verkehrsweg kreuzt, stellt eine Stolpergefahr dar und wird nach der Übergabe wahrscheinlich entfernt oder provisorisch umgangen. Bodensteckdosen können effektiv sein, wenn sie auf die Position der Kabine abgestimmt sind, müssen jedoch zugänglich bleiben und dürfen weder den Sockel, die Nivellierpunkte noch den Türschwenkbereich beeinträchtigen. Bei Nutzung einer Stromversorgung am Randbereich sollte der Weg von Ausgängen freigehalten und gemäß den elektrischen Anforderungen des Gebäudes und des Arbeitsplatzes geschützt werden.

Ein kompaktes Beispiel ist derTB-SH Height Adjust Acoustic Pod, der über ein 100-230V-Steckdosenpanel und berührungsgesteuerte dimmbare Beleuchtung verfügt. Seine Außenfläche beträgt B1080 mm mal T1080 mm, die elektrische Entscheidung bleibt jedoch standortspezifisch: Das Projektteam benötigt weiterhin einen geeigneten Einspeisepunkt, einen geschützten Kabelweg und Zugang für zukünftige Wartungsarbeiten. Die präsenzsensorgesteuerte Beleuchtung und das Frischluftsystem bedeuten außerdem, dass die Stromversorgung als Teil der Betriebsbedingung der Kabine und nicht als optionale Annehmlichkeit betrachtet werden sollte.

Belüftung ist selbst bei einer eigenständigen Kabine eine Installationsanforderung

Die akustische Leistung veranlasst Teams häufig dazu, sich auf Dichtungen, Verglasung und Wandkonstruktion zu konzentrieren. Der Nutzerkomfort hängt ebenso stark vom Luftaustausch ab. Eine Kabine kann Umgebungsgeräusche wirksam reduzieren und dennoch unangenehm in der Nutzung sein, wenn ihre Belüftung blockiert, unzureichend mit Strom versorgt oder in einem Bereich des Büros mit stehender Luft angeordnet ist.

Klären Sie zunächst, ob die ausgewählte Kabine ein internes Luftaustauschsystem verwendet, einen Anschluss an die Gebäudeluftkanäle erfordert oder über eine andere Lüftungsanordnung verfügt. Spezifizieren Sie keine kanalgebundene Lösung aufgrund einer Annahme. Behandeln Sie ebenso wenig ein eigenständiges Frischluftsystem als von der Standortplanung ausgenommen. Zuluft- und Abluftöffnungen müssen frei bleiben, und die Kabine benötigt ausreichend Platz in ihrer Umgebung, damit die Luft zirkulieren kann.

Die Standortbedingungen können dies erschweren. Eine direkt unter einem starken Deckenauslass platzierte Kabine kann Zugluft, Geräusche oder Druckeinwirkungen an ihrer Tür erfahren. Eine Kabine, die an einer hohen Lagerwand, einer raumhohen Trennwand oder einer anderen Kabine steht, kann einen eingeschränkten Luftstrom um externe Lüftungsöffnungen aufweisen. Vermeiden Sie es, eine Kabine dort aufzustellen, wo sie den Zugang zu vorhandenen HVAC-Gittern, Brandschutzklappen, Ventilen oder Deckeninstallationspaneelen blockiert.

Bei der Überprüfung der Belüftung sollten die vorgesehene Belegung und das Nutzungsmuster einbezogen werden. Eine Einpersonen-Fokuskabine, die für kurze Anrufe genutzt wird, stellt andere Bedingungen dar als ein Mehrpersonenraum, der dauerhaft für Besprechungen genutzt wird. Bitten Sie den Lieferanten, die Auslegungsbelegung, die Lüftungsanordnung und alle Anforderungen an Freiräume um Lüftungsöffnungen herum zu benennen. Dadurch erhalten Facility-Management-Teams eine definierte Grundlage für die Prüfung des vorgeschlagenen Layouts, anstatt sich nach der Installation auf eine visuelle Beurteilung zu verlassen.

Freiräume schützen Nutzung, Wartbarkeit und Notfallverkehrswege

Die in einer Zeichnung dargestellte Grundfläche ist nur der Bereich, den die Kabinenhülle einnimmt. Eine funktionsfähige Installation benötigt außerdem Bewegungsraum an der Tür, Platz zum Betreten und Verlassen, Zugang zu Wartungspaneelen und ausreichenden Abstand zu anderen Elementen des Arbeitsplatzes. Bei Kabinen mit nach außen öffnenden Türen muss der Türschwenkbereich in Bezug auf Schreibtische, Verkehrswege und angrenzende Türen eingezeichnet werden. Bei nach innen öffnenden Türen muss das Innenlayout den Nutzern ausreichend Platz für ein sicheres Betreten lassen.

Halten Sie die vorgeschriebenen Fluchtwege des Gebäudes frei und verringern Sie die lichte Breite von Verkehrswegen nicht durch eine Kabine, einen Türschwenkbereich, einen Stuhl oder einen Wartebereich. Brandschutzpflichten variieren je nach Standort und Gebäudetyp, daher sollte das endgültige Layout gemäß den geltenden örtlichen Anforderungen und den eigenen Ausbauregeln des Gebäudes geprüft werden. Dies ist besonders wichtig, wenn Kabinen in der Nähe von Ausgängen, Brandschutztüren, Alarmvorrichtungen, Feuerlöschern oder Notfallbeschilderungen vorgesehen sind.

Auch die Deckenfreiheit verdient eine physische Prüfung. Messen Sie ab dem fertigen Fußbodenniveau, nicht ab einem früheren Baudatum. Abgehängte Decken können unterschiedliche Höhen aufweisen, Sprinklerabhängungen und Beleuchtungsschienen können unter die Deckenplatten ragen, und unebene Böden können die tatsächliche Höhe an einer Ecke erhöhen. Lassen Sie ausreichend Raum für Montage, Nivellierung und die spätere Demontage oberer Komponenten, sofern der Lieferant dies verlangt.

Eine praktische Freigabe vor der Lieferung

Der beste Zeitpunkt für diese Freigabe ist, nachdem das endgültige Möbellayout festgelegt wurde, aber bevor die Lieferung gebucht wird. In diesem Stadium sind Probleme noch Planungsentscheidungen. Sobald Kisten an der Laderampe stehen und Auftragnehmer warten, werden dieselben Probleme zu Termin- und Kostenfragen.
